Fl_Gl_Windowでのキーボード・マウス入力

Fl_Gl_Windowでのキーボード・マウス入力†

Fl_Gl_Windowの派生クラスによるOpenGL描画にキーボード・マウスイベントを処理する関数を追加する．

クラスの宣言†

rxFlGLWindowクラスを以下のように変更する．

class rxFlGLWindow : public Fl_Gl_Window
{
	// 描画フラグ
	enum DrawObject
	{
		RX_IDD_VERTEX = 0,	//!< 頂点描画
		RX_IDD_EDGE,		//!< エッジ描画
		RX_IDD_FACE,		//!< 面描画
	};

	int m_iDraw;			//!< 描画フラグ
	rxTrackball m_tbView;	//!< トラックボール

public:
	//! コンストラクタ
	rxFlGLWindow(int x_, int y_, int w_, int h_, const char* l)
		: Fl_Gl_Window(x_, y_, w_, h_, l)
	{
		m_iDraw = RX_IDD_FACE;
		resizable(this);	// ウィンドウリサイズを可能に
		end();
	}

	//! デストラクタ
	virtual ~rxFlGLWindow()
	{
	}

public:
	void InitGL(void);
	void Resize(int w, int h);
	void Display(void);
	void Mouse(int button, int state, int x, int y);
	void Motion(int x, int y);
	void PassiveMotion(int x, int y);
	void Keyboard(int key, int x, int y);

private:
	void draw(void)
	void resize(int x_, int y_, int w_, int h_);
	int  handle(int ev);
};

キーボード・マウスなどによるイベントを受け取るために，handle関数をオーバーライドしている． そして，GLUTからの移植性を考えて，Mouse,Motion,PassiveMotion,Keyboard関数を追加している． また，マウスにドラッグによる視点の変更を行うためのトラックボールクラス，

rxTrackball m_tbView;

キーボードによる描画の変更のためのフラグ

	enum DrawObject
	{
		RX_IDD_VERTEX = 0,	//!< 頂点描画
		RX_IDD_EDGE,		//!< エッジ描画
		RX_IDD_FACE,		//!< 面描画
	};
	int m_iDraw;			//!< 描画フラグ

をメンバ変数として追加した．

イベントハンドラ†

handle関数では様々なFLTKイベントが発生したときに呼ばれる． イベントの種類は引数evで受け取ることができる． 各イベントの詳細は次節以降参照．

OpenGLのためのイベントハンドラの例を以下に示す．

//! イベントハンドラ
int rxFlGLWindow::handle(int ev)
{
	switch(ev){
	case FL_PUSH:		// マウスボタンダウン
		Mouse(Fl::event_button(), 1, Fl::event_x(), Fl::event_y());
		break;
	case FL_RELEASE:	// マウスボタンアップ
		Mouse(Fl::event_button(), 0, Fl::event_x(), Fl::event_y());
		break;
	case FL_DRAG:		// マウスドラッグ
		Motion(Fl::event_x(), Fl::event_y());
		break;
	case FL_MOVE:		// マウス移動
		PassiveMotion(Fl::event_x(), Fl::event_y());
		break;

	case FL_KEYDOWN:	// キーダウン(FL_KEYBOARDでもOK)
		Keyboard(Fl::event_key(), Fl::event_x(), Fl::event_y());
		break;
	case FL_KEYUP:		// キーアップ
	case FL_SHORTCUT:	// グローバルショートカット
		break;

	case FL_FOCUS:		// ウィンドウフォーカス
	case FL_UNFOCUS:
		break;

	default:
		return Fl_Window::handle(ev);
	}
	return 1;
}

FLTKは直近のイベントに関する情報を変数に記憶しておく．これらの変数の値を参照するのが， Fl::event_x(), Fl::event_y(), Fl::event_button()や Fl::event_key()などである． これらFl::event_*()関数を使って，様々な値を実際に処理を行う関数に渡している． 各イベントの詳細は以下参照．

マウスイベント†

rxFlGLWindowクラスにおいて，これらのイベントを処理する関数の例を以下に示す．

//! マウスイベント処理関数
void Mouse(int button, int state, int x, int y)
{
	make_current();
	int keymod = (Fl::event_state(FL_SHIFT) ? 2 : (Fl::event_state(FL_CTRL) ? 3 : 1));
	if(button == FL_LEFT_MOUSE){
		if(state){
			m_tbView.Start(x, y, keymod);
		}
		else{
			m_tbView.Stop(x, y);
		}
	}
	else if(button == FL_MIDDLE_MOUSE){
	}
	else if(button == FL_RIGHT_MOUSE){
	}
	redraw();
}

//! モーションイベント処理関数(マウスボタンを押したままドラッグ)
void Motion(int x, int y)
{
	make_current();
	m_tbView.Motion(x, y);
	redraw();
}

//! モーションイベント処理関数(マウスボタンを押さない移動)
void PassiveMotion(int x, int y)
{
}

マウスボタンの状態はFL_*_MOUSEという名前で定義されている． m_tbView.Start()はトラックボールでの回転・平行移動・ズームをスタートする． 第三引数の値が1で回転，2で平行移動(視線に垂直な方向に平行移動)，3でズーム(視線方向に平行移動)である． ドラッグ中に呼ばれるMotion関数内で，m_tbView.Motion()により視点回転・移動処理を行い， マウスボタンが放されたら m_tbView.Stop()で処理を終了している．

キーボードイベント†

rxFlGLWindowクラスにおいて，これらのイベントを処理する関数の例を以下に示す．

//! キーボードイベント処理関数
void Keyboard(int key, int x, int y)
{
		cout << "Keyboard" << endl;
	make_current();
	switch(key){
	case FL_Left:
		m_iDraw = (m_iDraw == RX_IDD_VERTEX ? RX_IDD_FACE : m_iDraw-1);
		break;
	case FL_Right:
		m_iDraw = (m_iDraw == RX_IDD_FACE ? RX_IDD_VERTEX : m_iDraw+1);
		break;

	case 'v':
		m_iDraw = RX_IDD_VERTEX;
		break;
	case 'e':
		m_iDraw = RX_IDD_EDGE;
		break;
	case 'f':
		m_iDraw = RX_IDD_FACE;
		break;
	}
	redraw();
}

Keyboard関数では頂点，エッジ，面描画を切り替える． 矢印左右でこれらの描画を順次切り替え， キー"V","E","F"で直接それぞれの描画を設定する．

ウィンドウフォーカスイベント†

ウィジットイベント†

クリップボードイベント†

D&Dイベント†

FLTKはファイルやテキストのD&Dに対応している． テキストはUFT8エンコードで送られ，ファイルはフルパスのリストとして送られる． これらは上記FL_PASTEイベント後， Fl::event_text()(文字列 - char*),Fl::event_length()(文字列の長さ) を参照することでその情報が得られる．

ソースコード†

上記例のソースコードは以下(Viual Studio 2010用プロジェクトファイル含む)．

fltk_simple_opengl2.zip

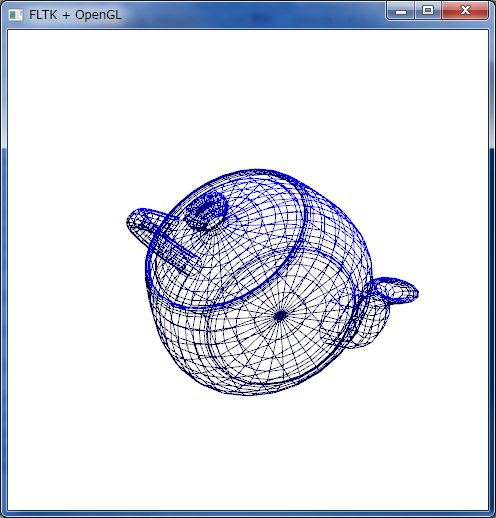

実行結果は以下．
